GỐI ĐỠ TRỤC VITME

Gối đỡ trục vít me TBK

Gối đỡ trục vít me TBK được đúc dạng khối liền mạch, tích hợp gối đỡ BK và mặt gá động cơ. Sản phẩm phù hợp với nhiều loại vì me bi và động cơ bước 57, 68 hay các loại động cơ servo. Việc được chế tạo nguyên khối đảm bảo đồ chắc chắn, hơn nữa đảm bảo được độ đồng trục và người thiết kế sẽ giảm bơm được thời gian thiết kế từng bộ phận như trước đây.

Sản phẩm bao gồm 2 phần chính: Ổ đỡ trục vít me BK và gá động cơ. Cấu tạo liền khối cho phép giảm khả năng bị gẫy trục động cơ trong quá trình hoạt động. Hơn nữa, gối đỡ trục này cũng giúp người thợ lắp ráp máy móc bỏ qua giai đoạn canh chỉnh để đảm bảo đồng trục

Đây là sản phẩm được chế tạo nhằm loại bỏ những nhược điểm của cách thiết kế truyền thống, khi mà phải sử dụng gối đỡ trục BK và gá động cơ riêng biệt

Đặc điểm gối đỡ trục

• Chiều dài đảm bảo đủ để chiều dài trục động cơ lớn nhất
• Thiết kế theo đúng kích thước từng loại động cơ và trục vít me
• Dễ làm lắp đặt và phù hợp với nhiều loại máy CNC hoặc cơ cấu
• Dộ chính xác cao, chắc chắn
• Phù hợp với nhiều loại khớp nối trục
• Chịu được áp lực lớn
• Sử dụng bạc đạn 7xxx

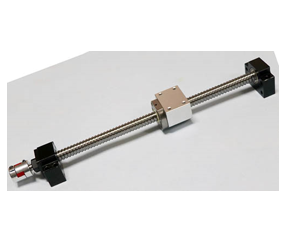

Gối đỡ trục BK-BF

Bộ gối đỡ BK và BF được sử dụng cho vit me, ngoài ra người sử dụng cũng có thể dùng với các loại trục khác để phù hợp với với nhu cầu và mục đích thiết kế. Sản phẩm được dùng trong các máy CNC, máy laser hay các máy công cụ khác, hệ thống sản xuất, robot công nghiệp….

Cố định trục vít me, các loại trục chuyển động quay tròn tạo momen xoắn

Bộ sản phẩm có 2 gối đỡ trục: BK và BF, BK sẽ tương ứng với đầu trục vít me có ren vặn và BF là đầu còn lại của vít me

• Gối đỡ BK:Sẽ có đai ốc đi kèm để vặn vào đầu có ren của trục vit me, sau đó dùng khóa lục giác để siết ốc lục giác bên trên đai ốc
• Gối đỡ BF:Sẽ có vòng găng để cố định đầu trục còn lại

Một số lưu ý khi sử dụng bộ gối đỡ trục BK-BF

1/ Không tháo các bộ phận hỗ trợ (Cố định trục nằm trên gối đỡ)
2/ Trong quá trình lắp trục vít me vào gối đỡ cần phải cần thận không để rớt nắp dầu ra ngoài
3/ Khi vặn vít lục giá trên đai ốc văn của BK cần phải đảm bảo vặn chặc và có thể dùng theo keo dán chuyên dùng để đảm bảo an toàn
4/ Khi máy móc làm việc trong điều khắc nghiệt cần đảm bảo các bộ phận cố định trục vít me vào gối đỡ không bị rơi ra.

Đặc điểm gối đỡ BK-BF

1. Vật liệu và quá trình gia công đảm bảo được độ cứng
2. Độ bền cao, và chịu được tải lớn
3. Chịu được momen xoắn lớn
4. Chính xác
5. Giảm ma sát
6. Hoạt động hiệu quả và cải thiện hoạt động của máy móc
